F6521

F6521 是一款 8 通道发射有源波束成形 RFIC，专为 Ku 波段卫星通信平面相控阵天线应用而设计。该 IC 具有一个公共 RF 输入端口和八个输出通道。八个独立控制的输出通道可驱动电子扫描阵列 (ESA) 的八个单极化元件或四个双极化元件。每个通道均具有 6 位数字相位控制，覆盖 360° 角，增益控制精度为 25dB，最小步长为 0.2dB，从而实现精确的波束方向图和极化控制。该 RFIC 采用 2.1-2.5V 单电源供电，标称小信号增益为 28dB，每通道典型 P1dB 为 10.5dBm。

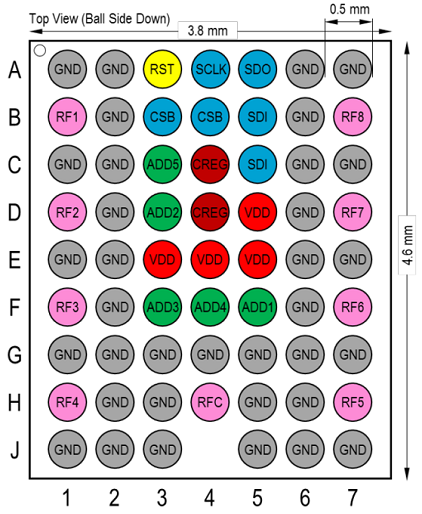

该器件效率高，具有低功耗待机模式，并在每个通道上提供独立的使能控制。器件的 SPI 总线和控制引脚采用标准 1.8V 逻辑电压工作，工作频率高达 50MHz。先进的数字模式和大容量片上存储器支持阵列级波束位置切换时间小于 100ns，从而大幅减少死区时间和延迟。此外，紧凑且 CTE 匹配的 FCCSP 有机封装以及所有单端 50Ω 匹配的射频端口，极大地简化了这些器件在大型天线面板上的物理集成。
